特徴
• Snap-on pipe connection with Clip Eyelet ball type spray tips.
• Adjustable Ball type tips allow quick and accurate adjustment of spray direction without disturbing pipe connection.
• Use with 3/4", 1", 1-1/4", 1-1/2" or 2" pipe.
• Inlet sizes for 8mm,14 mm, 16mm, 18mm, 20mm dia. drill holes.
• Chemical- and corrosion-resistant material PP or FRPP ( Fiber reinforced Polypropylene) withstands high temperatures at about 85 degree .
• Use with Nitrile or Fluorine rubber as O-ring seal material which is Chemical- and corrosion-resistant.
• Spring-grade stainless steel single- and double-clamp.
• More suitable for low-pressure working environment.
• Multi-piece structure, easy maintenance, cleaning and replacement, and can save the cost of replacement nozzle head.
| 26988 | 26988-D | 26988-T | 155 | 155-T |
 |  |  |  |  |

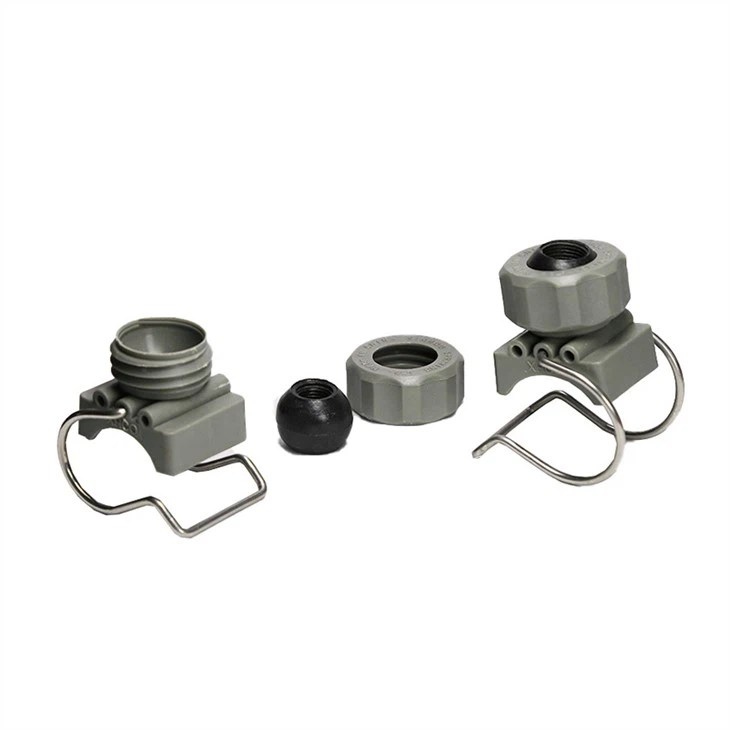

 26988調整可能なボールクリップアイレットノズル 外径が3/4 ''から11/2 ''（27mmから51mm）のパイプに適したtpクランプです。 |  調整可能なボールクリップアイレットノズル 外径2インチ（54mm〜60mm）のパイプに適したtpクランプです。 |
 調整可能なボール付きクランプノズル 調整可能なボールスプレーチップのスプレー角度は45度で調整できます |  プラスチック製の調整可能なスプレーチップを備えたクランプノズル 1/4 ''または3/8 ''のねじサイズのプラスチックまたはステンレス鋼のさまざまなスプレーノズルを、45度の角度で調整可能な黒いねじ山のボールに接続できます。 |
一般的なアプリケーション：
1）金属表面処理。
2）自動車塗装業界における前処理および雨天試験。
3）表面処理の過程での脱脂とリン酸化。
4）その他の低圧洗浄または洗浄用途：野菜果実の前-処理洗浄
5）化学処理およびコーティング前-電気泳動処理前の処理洗浄ノズル
6）清掃：コンベヤーベルト、フィルム、銅薄紙、紙、あらゆる種類のプレート、フィルター、ほこりや砂利、工作機械の清掃。
7）冷却：コンベヤーベルト、ガス、タンク、機械、金属、屋根など。
8）分散：加湿、化学薬品、消火、除塵、脱臭、消泡など
パフォーマンスデータ：
中空コーンスプレーチップ
フラットファンチップ
Spray Tip Style No. （ Spray angle at 3 bar ) | 流量（l / min） | |||||||||
40度 | 50度 | 65度 | 80度 | 0。3バー | 0。7バー | 1バール | 1.5バール | 2バー | 3バー | 4バー |
- | - | CT6505 | - | 0.62 | 0.9 | 1.1 | 1.3 | 1.6 | 2 | 2.3 |
- | - | CT6510 | CT8010 | 1.2 | 1.9 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 |
CT4020 | CT5020 | CT6520 | CT8020 | 2.5 | 3.8 | 4.6 | 5.6 | 6.5 | 7.9 | 9.1 |
CT4030 | - | CT6530 | CT8030 | 3.7 | 5.7 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 |
CT4040 | - | CT6540 | CT8040 | 5.0 | 7.6 | 9.1 | 11.2 | 12.9 | 15.8 | 18.2 |
CT4050 | - | CT6550 | - | 6.2 | 9.5 | 11.4 | 14.0 | 16.1 | 19.7 | 23.0 |
CT4060 | - | CT6560 | - | 7.5 | 11.4 | 13.7 | 16.7 | 19.3 | 24.0 | 27.0 |
CT4070 | - | CT6570 | - | 8.7 | 13.3 | 16.0 | 19.5 | 23.0 | 28.0 | 32.0 |
CT4026 | - | CT65100 | - | 12.5 | 19.1 | 23.0 | 28.0 | 32.0 | 39.0 | 46.0 |
フルコーンスプレーチップ
クリップのサイズ-アイレットノズル
ねじ山サイズ
155ノズルめねじサイズ
スタイル番号 | ねじ山サイズ |
155 | 1/8'' |
| 1/4'' | |
| 3/8'' | |
| 1/2'' |
さまざまなスプレーチップのカタログについては、お問い合わせまたはメールでお問い合わせください。
 均一なフラットファンスプレーパターン |  均一なフルコーンスプレーパターン |
パイプと完全に一致
注文情報
26988 | 1 | D14 | CT6510 | PP |
↓ | ↓ | ↓ | ↓ | ↓ |
ノズルタイプ | パイプ外径 | パイプのドリル穴径 | スプレーチップNo. | 素材 |

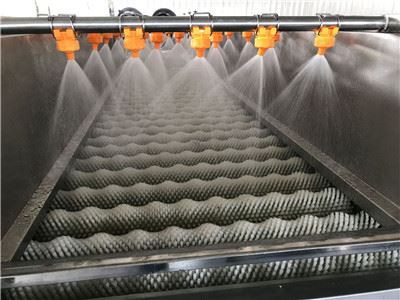

アプリケーションの写真
冷却 |
洗浄 |
Xinhouのクリップアイレットノズルを選ぶ理由
クランプノズルはより一般的なノズルであり、その用途は非常に広く、分解と交換が便利です。 そのため、ノズル消費量が比較的大きいノズルのひとつです。 Shanghai Xinhou Spray Purification Equipment Co.、Ltd。は、長年にわたる豊富な経験を持つ真面目で責任ある企業です。 クリップノズルはより一般的に使用されるノズルですが、Xinhou Companyは、クリップアイレットノズルの正確な角度とスレッドの一致を保証するために、製造技術を改善しています。
アジャスタブルボール-タイプのノズルには、クランプタイプ（26988シリーズ）とネジ式（155シリーズ）の2種類の接続があります。 クランプスプレーノズルはクランプでパイプに固定され、ネジ式はネジ接続で固定されます。 調整可能なボール-タイプのノズルは、フルコーンタイプ、ホローコーンタイプ、ファンタイプの3種類のスプレーを提供できます。 スプレーの方向をいつでも正確に調整して、最適な動作を実現できます。 ボール-タイプのチップは、取り外しや接続が非常に簡単です。 工具なしで取り外しまたは接続でき、新しいスプレーチップを接続できます。
おそらく、クランプノズルについてもっと知りたいですか？
1クリップノズルの交換方法は？
このプロセスを使用すると、ノズルの噴射方向をすばやく正確に調整できるため、常に最良の作業状態になります。この種のノズルの分解は非常に便利で、工具や手の回転なしで直接使用できます。ノズル本体から球形ヘッドを取り外すために、スレッドボールまたはクイックリリースボールを新しいスプレーノズルに挿入できます。
2クリップアイレットノズルはどのように固定されていますか？
アジャスタブルボールノズルには、クランプ接続タイプとねじ接続タイプの2種類があります。クランプ接続タイプのノズルはスプリングクランプでパイプ上に配置され、ねじ接続タイプのノズルはねじ接続を介して配置されます。
