さまざまな種類のフラットファンスプレーノズル - 業界ニュース

フラットファンスプレーノズル

フラットファンノズルは、様々な角度で噴射する扇形のノズルです。明確に定義されたスプレー形状エッジと精巧に機械加工されたガイド面を備えたファンスプレーフォームにより、均一で衝撃の強いスプレー形状が得られます。

フラットファンスプレーノズルの噴霧通路は大きく滑らかで、詰まり現象が軽減されます。フラットファンスプレーノズルは取り付けと交換が簡単で、フィルターを取り付けることができ、掃除が簡単です。フラットファンノズルほとんどの配管システムに取り付けまたは交換できます。フラットスプレーノズルは、NPT または BSPT (おねじ) で使用できます。通常、1/4 インチ - 2 ネジは、銅、ステンレス鋼 (SS304、303、316、316L)、真鍮、プラスチック (PP、PVDF、PTFE)、セラミック、炭化タングステンなどで製造できます。

さまざまなタイプのフラットファンノズル

標準角度フラットファンノズル

HU/U 標準角度のフラットファンノズルは、0 度から 110 度までのスプレー角度で均一な分布で小から中程度の流量を生成します。中央でより高い衝撃を生み出し、両側でより低い衝撃を生み出します。スプレー適用範囲を均一に分布させるには、25 ～ 30 パーセントの重複が必要です

小流量フラットファンノズル

HVV ねじサイズが 1/8 インチから 1/4 インチ、スプレー角度が 0 度から 110 度の小さな流量。最小オリフィスは 0.38mm で、高い精度の要求に応える優れたスプレー効果を実現します。

フィルター付きフラットファンノズル

詰まりを軽減するフィルターを装備したHVVL小流量ノズル。スプレー角度は{{0}}度から110度までです。最小オリフィスは 0.38mm で、高い精度の要求に応える優れたスプレー効果を実現します。

広角フラッドジェットノズル

Kタイプフラッドジェットフラットファンノズルは、120度から145度の広角で中衝撃力のフラットファンスプレーを生成します。この広角ノズルは空気や蒸気のジェットにも適しています

狭角ファンノズル

この V 型狭角 V ジェットファンノズルは、明確なエッジと均一な分布を備えた高衝撃ファンスプレー形状です。たわみ角の設計により衝撃強度が向上しました。スプレー角度 15 度、25 度、35 度、40 度、50 度

高圧フラットファンノズル

MEG シリーズのフラットファンノズルは、0 度から 65 度の角度で衝撃の強い流れを生成します。材質は、ステンレス鋼よりも 3-4 倍の耐摩耗性がある硬化鋼です。内部の「8」字型ガイドベーンは液体の流れを安定させ、打撃力を向上させ、ノズルの摩耗を軽減します。

コンパクトサイズのフラットファンノズル

NFS スタビー小型フラットファンスプレーノズルは、1/8 インチおよび 1/4 インチのコンパクトなサイズ設計で、狭い設置条件に適しています

セラミックインサートファンノズル

セラミックチップをインサートしたフラットファンノズルは耐薬品性、耐摩耗性に優れています。ネジサイズは1/8インチから1/4インチです。噴霧角度65度、80度、95度を用意しております。

ウォーターカーテンノズル

フラットファンウォーターカーテンスプレーノズルは、防火または保護として使用するウォーターカーテンを素早く形成できます。通常は真鍮やステンレス鋼にメッキを施して作られています。ネジサイズは1/2インチから1インチです。

ティージェットフラットファンチップ

Teejet のフラットファンチップにより、交換コストを節約できます。本体は再利用でき、スプレーチップだけを交換します。その設計により、所定の位置でチップを簡単に交換でき、リテーナキャップを緩めるだけでチップを取り外すことができます。

4ピースファンノズル

4 ピース Unijet フラットファンスプレーノズルは、TPU チップ、キャップ、フィルター、本体で構成されています。他の部品を変更せずにTPUスプレーチップを交換するだけでコストを削減できます。

クイックコネクトフラットファンノズル

クイックコネクトファンノズルにより、フラットファンチップの取り付けと取り外しが素早く簡単に行えます。ノズル90度を手で回転させるだけで、ノズルチップを本体から簡単に取り外すことができます。

4ピース広角ファンノズル

4 ピース Unijet 広角フラットファンノズルは、120 度から 145 度までの広角で中程度の衝撃力のフラットファンスプレーを生成します。TPU チップ、キャップ、フィルター、本体で構成されています。他の部品を変更せずにTPUスプレーチップを交換するだけでコストを削減できます。

フラットファンダブテールノズル

フラットファンダブテールノズルのスプレー先端は、ダブテールスロットで位置決めできます。ダブテールスロットとノズルの間には一定の偏向角があり、均一なスプレー面を形成するためのノズルの配置が容易になります。ねじサイズの範囲は 3/8 インチから 1-1/4 インチ、スプレー角度は 20 度から 120 度です。

クイックコネクト広角ファンノズル

クイックコネクト広角ファンノズルは、120度から145度の広角でフラットファンスプレーの中程度の衝撃力を生成します。フラットファンチップの取り付けと取り外しが素早く簡単に行えます。ノズル90を手で回転させるだけで、ノズルチップを本体から簡単に取り外すことができます。

フラットファン調整可能ボールノズル

調整可能なボールノズルチップにより、ユニバーサルな方向調整が可能です。調整可能な角度範囲は 0 度から 45 度までです。調整可能なボールとキャップ付き本体が完璧に一致するため、漏れのない完全なシールが保証されます。ノズル本体のネジサイズは1/4インチ、3/8インチ、1/2インチです。プラスチック材料 (PP、PTFE、PVDF) は耐薬品性、耐熱性、耐摩耗性に優れています。

フラットファンクリップアイレットノズル

クリップアイレットノズルは、3/4 インチから 2 インチのクランプを使用してパイプに接続するため、取り付けと取り外しが素早く簡単に行えます。調整可能なボールチップにより、ユニバーサルな方向調整が可能です。調整可能な角度範囲は 0 度から 45 度までです。調整可能なボールとキャップ付き本体が完璧に一致するため、漏れのない完全なシールが保証されます。プラスチック材料 (PP、PTFE、PVDF) は化学的、耐熱性、耐摩耗性に優れています。

抵抗

フラットファンプラスチックノズル

フラットファンプラスチックノズルは、ネジサイズ1/8インチ、1/4インチ、3/8インチのスプレー角度65度から80度、95度、110度で均一な分布で小から中程度の流量を生成します。

プラスチック材料 (PP、PVDF) は耐薬品性、耐熱性、耐摩耗性に優れています。

フラットファンノズルの特徴と利点

1. 小～中程度の液滴

2. スプレー角度、流量、材質のバリエーションが豊富

3. 特に目詰まりを防ぎ、はっきりと区切られたフラットな扇形パターンを生成します。

4. フルまたは中空のコーンスプレーパターンと比較して衝撃が大きく、洗浄またはクリーニングに適しています。

5.ファンノズルは高圧洗浄装置の重要な部品であり、ファンノズルは高圧の作用下で液体が大きな衝撃で噴射されます。強い衝撃を与えても汚れをしっかり落とします。

6.洗浄プロセス中、フラットファンノズルは少量の水しか必要とせず、エネルギー節約と環境保護に対する現代産業の要件に沿って、多くの水資源を節約できます。

一般的なアプリケーション

1. 冷却と焼入れ:

冷却コンベアベルト; 一次金属およびその他の材料の冷却。機械

2. 掃除と洗濯:

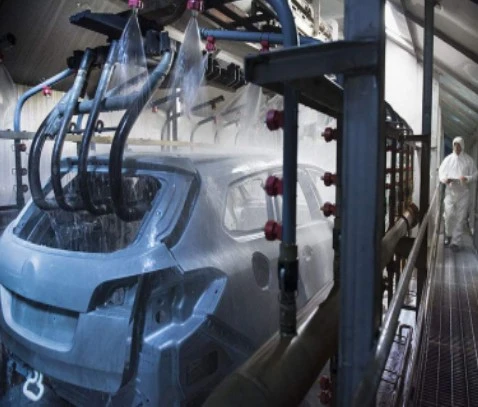

車の前処理洗浄; 洗車機。フィルム洗浄; 材料の洗浄; オイル洗浄; 給水車の道路清掃; 表面処理; 食品・農産物の洗浄

3.脱脂：

ボトルと食品の製造プロセスをクリーンにします。ベアボトルはきれいです。産業機器

4. 防塵:

建築工事 ; 石炭灰と砂を管理する。砕石; スラグ灰; ゴミ掃除機

5. その他:

車の雨天テスト。絵画 ; 防火加工など

1695020400758

仕様

噴射角度	フローコード	オリフィス径	1 (米国ガル)=3.785 L ; 1 (英国ガル)=4.546 L
噴射角度			0.3バール	1バール	2バール	3バール	4バール	5バール	6バール	7バール	10バール	20バール	35バール	3バール
0程度 15程度 25程度 40程度 50程度 65程度 73程度 80程度 95程度 110程度			0.3バール	1バール	2バール	3バール	4バール	5バール	6バール	7バール	10バール	20バール	35バール	スプレー角度 (3bar)
	0017	0.28			0.05	0.06	0.07	0.08	0.09	0.1	0.12	0.17	0.23
	0033	0.38			0.11	0.13	0.15	0.17	0.18	0.2	0.24	0.34	0.44	0程度 15程度 25程度 40程度 50程度 65程度 73程度 80程度 95程度 110程度
	0050	0.46		0.11	0.16	0.2	0.23	0.25	0.28	0.3	0.36	0.51	0.67
	0067	0.53		0.15	0.22	0.26	0.31	0.34	0.37	0.4	0.48	0.68	0.9
	01	0.66	0.12	0.23	0.32	0.39	0.46	0.51	0.56	0.6	0.72	1.0	1.3
	015	0.79	0.19	0.34	0.48	0.59	0.68	0.76	0.84	0.90	1.1	1.5	2.0
	02	0.91	0.25	0.46	0.64	0.79	0.91	1.0	1.1	1.2	1.4	2	2.7
	03	1.1	0.37	0.68	0.97	1.2	1.4	1.5	1.7	1.8	2.2	3.1	4.0
	04	1.3	0.5	0.91	1.3	1.6	1.8	2.0	2.2	2.4	2.9	4.1	5.4
	05	1.4	0.62	1.1	1.6	2.0	2.3	2.5	2.8	3	3.6	5.1	6.7
	06	1.6	0.75	1.4	1.9	2.4	2.7	3.1	3.3	3.6	4.3	6.1	8.1
	08	1.8	1.0	1.8	2.6	3.2	3.6	4.1	4.5	4.8	5.8	8.2	10.8
	10	2.0	1.2	2.3	3.2	3.9	4.6	5.1	5.6	6.0	7.2	10.2	13.5
	15	2.4	1.9	3.4	4.8	5.9	6.8	7.6	8.4	9.0	10.8	15.3	20
	20	2.8	2.5	4.6	6.5	7.9	9.1	10.2	11.2	12.1	14.4	20	27
	30	3.6	3.7	6.8	9.7	11.8	13.7	15.3	16.7	18.1	22	31	40
	40	4.0	5.0	9.1	12.9	15.8	18.2	20.0	22	24	29	41	54
	50	4.4	6.2	11.4	16.1	19.7	23	25	28	30	36	51	68
	60	4.8	7.5	13.7	19.3	24	27	31	33	36	43	61	81
	70	5.2	8.7	16	23	28	32	36	39	42	50	70	94
	100	6.4	12.5	23	32	39	46	51	56	60.0	72	102	135
	150	7.5	18.7	34	48	59	68	76	84	90.0	108	153	205
	200	8.7	25	46	64	79	91	102	112	121	144	205	270
