ノズルは多くの機械や装置の重要な部分であり、さまざまな種類があり、それぞれに固有の目的と特性があります。 流体または気体が流れるときに、その方向、速度、形状を制御するように設計された装置。 ノズルは広く使用されており、さまざまなニーズに応じて多くの種類に分けることができます。 以下に代表的なノズルをいくつか見てみましょう。
ダウンロード可能な製品カタログは記事の最後に添付されています
ノズルの分類:
フラットファンスプレーノズル
衝撃力の高い扇形のスプレーパターンを生成します。
均等に分散されたノズル領域
中程度の液滴サイズ
スプレーパターンのエッジが明確に定義されています
スプレー角度: 0 度 -110 度
デザインの特徴
H-VVおよびH-VVLシリーズの流量は3barで3.9L/min以下です。おねじコネクタが付いています。注文スタイルでは、VVをDTに置き換えて使用します。これは、めねじコネクタを意味します。H-VVLシリーズには、フィルター入り（めねじコネクタ付の場合はフィルターなし）。
HU、Uシリーズの定格流量は3bar時3.9L/min以上です。おねじコネクタ付です。
注文スタイルでは、U を DU に置き換えて使用します。これは、めねじコネクタ付きの 1/8 インチおよび 1/4 インチ HU シリーズ ノズルを意味します。
一般的なアプリケーション
●クリーニング
●コーティング
●すすぎ
●洗濯
材料
フルコーンスプレーノズル
エネルギー生産ソリッドコーンスプレー
スプレーエリアは円形
ユニークな刃のデザイン
大きくて開いた水路
高度なジェット フロー コントロールスプレー角度:30 度 -120 度
デザインの特徴
フルコーン ノズルは、中程度から大きな液滴サイズで均一なスプレー分布を生成するため、全領域をカバーする必要があるスプレー ストリームの用途に最適です。 フルコーン ノズルは、幅広い流量と圧力で中程度から大きな液滴サイズの均一に分散されたスプレーを生成します。 ベーンのデザインはその設計メカニズムであり、大きくて滑らかなチャネルと高度なジェット制御を特徴としています。 このノズルは、領域を完全にカバーする必要があるジェット ストリームの用途に最適です。
一般的なアプリケーション
●洗いとすすぎ
●焼入れ冷却
●粉塵を抑制します。
●脱泡
材料
●材質の選定
●真鍮
●303SS
●316SS
エア霧化スプレーノズル
霧化された液滴は非常に細かい
様々な粘性液体を霧化可能
霧化された粒子は非常に小さく均一です
デザインの特徴
スパイラル ノズル (SPJT) は、スプレー角度範囲が 60 度 -170 度、圧力 3 で液体流量範囲が 5.5-4140 l/min である中実円錐または中空円錐のスプレー ノズルです。バー。 このコンパクトなノズルは、液体の詰まりを最小限に抑え、所定のサイズのパイプで液体の流れを最大化する、障害物のない流路設計を備えています。 スパイラル ノズルは、ほとんどの配管システムに取り付けたり後付けしたりできます。 利用可能なノズルは NPT または BSPT (外ねじ) タイプで、通常 1/4 インチ-2 インチのノズルは真鍮、316 ステンレス鋼鋳物、テフロン ポリテトラフルオロエチレン材料で作ることができます。 他の材料も特殊な用途に使用できます。
一般的なアプリケーション
●加湿
●金型の潤滑
●スプレー噴射
●空気の消毒・滅菌
材料
●材質の選定
●真鍮
●ステンレス製
●316SS
スパイラルスプレーノズル
ステンレス
目詰まり防止
ハイフロー
防腐剤
デザインの特徴
スパイラル ノズル (SPJT) は、スプレー角度範囲が 60 度 -170 度、圧力 3 で液体流量範囲が 5.5-4140 l/min である中実円錐または中空円錐のスプレー ノズルです。バー。 このコンパクトなノズルは、液体の詰まりを最小限に抑え、所定のサイズのパイプで液体の流れを最大化する、障害物のない流路設計を備えています。 スパイラル ノズルは、ほとんどの配管システムに取り付けたり後付けしたりできます。 利用可能なノズルは NPT または BSPT (外ねじ) タイプで、通常 1/4 インチ-2 インチのノズルは真鍮、316 ステンレス鋼鋳物、テフロン ポリテトラフルオロエチレン材料で作ることができます。 他の材料も特殊な用途に使用できます。
一般的なアプリケーション
●排ガス洗浄
●ガス冷却
●洗浄・すすぎ工程
●耐火性・消火性があります。
材料
●材質の選定
●真鍮
●ステンレス製
●316SS
●SS
●テフ-テフロン
●PP
クリップアイレットスプレーノズル
調整が簡単
取り付けが簡単
目詰まり防止
均一に分散されたフラットスプレー
デザインの特徴
調整可能なボール スプレー ノズルは、クリップオン (26988 シリーズ) とネジ式 (155 シリーズ) の 2 つの接続スタイルで利用できます。 クリップオン ノズルはスプリングによってヘッダーに固定されています。 ネジ付きノズルはネジ接続を使用して球形ノズルを調整し、中空円錐、中実円錐、扇形の 3 つのスプレー パターンを提供します。 使用中にノズルの噴射方向を素早く正確に調整でき、常に最適な状態に保つことができます。 球形ノズルのノズルヘッドは非常に素早く分解でき、工具を使わずに手で直接緩めることができます。 新しいチップは、ノズル本体からボールチップネジまたはクイックリリースボールを取り外すことで挿入できます。
一般的なアプリケーション
●クリーニング
●コーティング
●表面処理工程における脱脂、リン酸塩処理
●その他の低圧用途

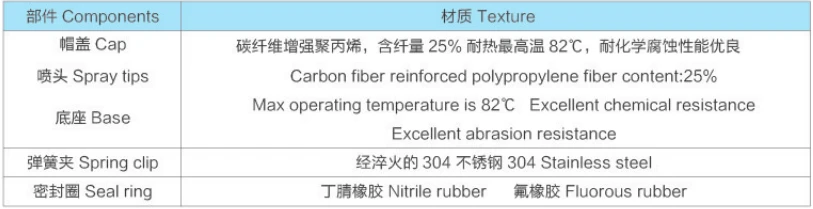

材料
ミストスプレーノズル
効果的な目詰まり防止
さまざまなモデルとスタイル
多層噴霧が可能
低コストで操作も簡単
デザインの特徴
霧化ノズルは液体を霧化して噴霧し、空気中に均一に浮遊させることができる装置です。 その動作原理は、内部圧力によって内部液体をノズル内に絞り出すことです。 ノズルの中に鉄板が入っています。 高速で流れる液体は鉄板に衝突し、跳ね返った後に直径約 15-60 ミクロンの霧化粒子を形成します。 ノズル出口からスプレーします。 噴霧ノズルは、殺虫剤、芳香剤、医薬品スプレーなどのさまざまなスプレー製品に広く使用されています。
一般的なアプリケーション
●加湿する
●除塵
●触媒造粒
●食品加工
●粉体塗装
材料
●材質の選定
●真鍮
●ステンレス製
●316SS
製品カタログをダウンロード
上記は、私が皆さんと共有したいノズルの種類です。 ノズルの選択は、流量、温度、流量などによって異なります。 今すぐノズルが必要だが、適切なノズルの選び方がわからない場合は、お問い合わせあなたの使用要件を教えてください。あなたのニーズに応じて完璧なノズルをマッチングします。
