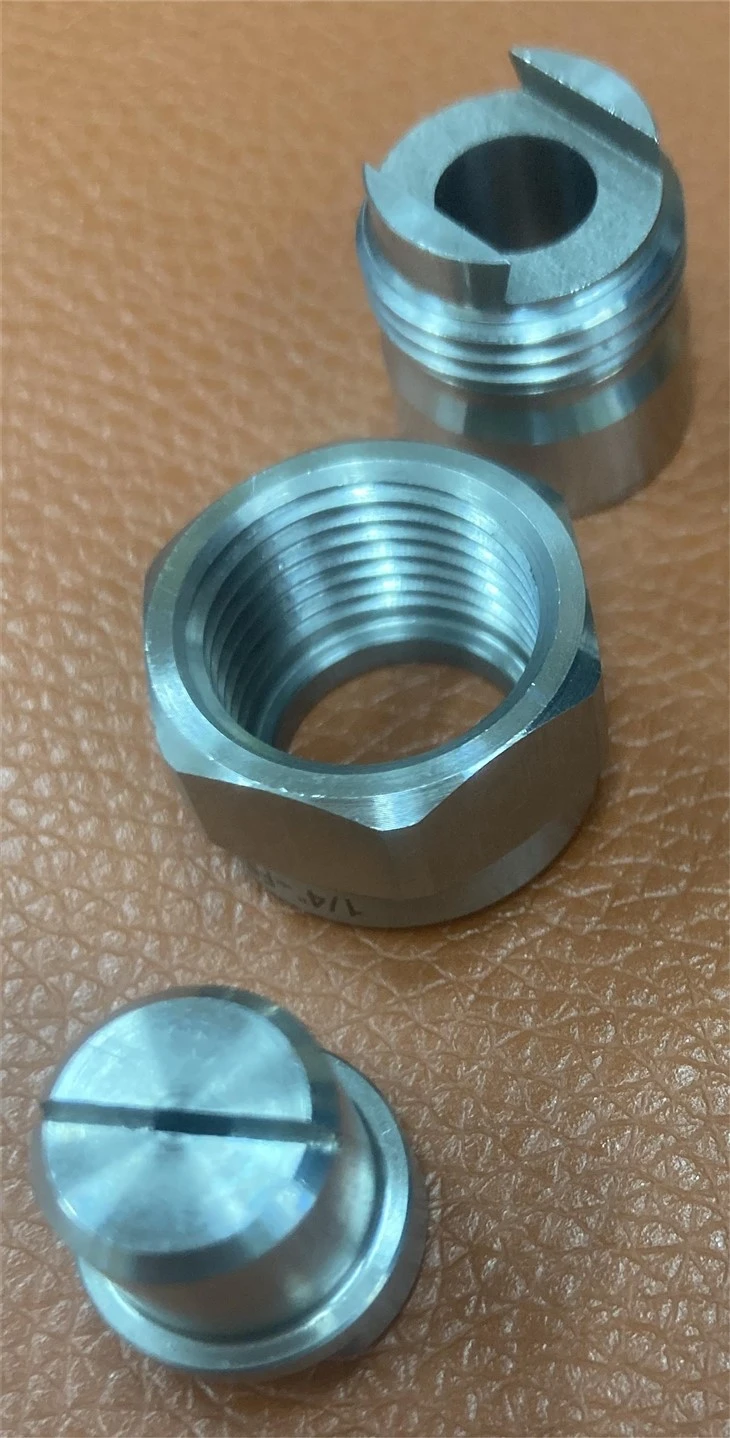

耐衝撃性アリ溝式フラットファンスプレーノズルは、耐衝撃性スプレーを提供します。 それらの特定のダブテール設計は、正しいスプレー方向を保証し、スプレー角度を毎回調整する必要がないため、時間を節約できます。
•アリ溝式フラットファンスプレーノズルは、衝撃の強いスプレーを提供します
•特定のダブテール設計により、正しいスプレー方向が保証され、スプレー角度を毎回調整する必要がないため、時間を節約できます。
•標準の303,3040r 316SS材料を使用した幅広い流量、スプレー角度の選択
•耐衝撃性アリ溝式フラットファンスプレーノズルは、線形スプレーを生成します。
•0°から110°までのスプレー角度
•スレッドサイズの範囲は3/8"です。 3/4" BSPTまたはNPTスレッドタイプの場合
一般的なアプリケーション：
1）クリーニングペーパーメイキング業界
2）鉄鋼業における冷却
3）圧力洗浄
4）表面処理
 耐衝撃性アリ溝式フラットファンスプレーノズル |  ダブテールフラットファンスプレーノズル |
•ねじサイズの場合、3/8インチのオフセット角度は5°です。 ねじサイズ3/4インチの場合、オフセット角度は15°です。 右の写真は、スプレー面とダブテールの間のオフセット角度〜αを示しています。
番手 | スタイルNO。 | オリフィス径 | 流量（L / min） | スプレー角度 | |||||||||
1（米国ガロン）= 3.785 L; 1（英国ガロン）= 4.546 L | |||||||||||||
3/8 &＃39; &＃39; | 3/4 &＃39; &＃39; | 1 1/4 &＃39; &＃39; | 0.5バール | 1バール | 2バー | 3バー | 5バー | 10バール | |||||
● | FSUN-C-0.6 | 0.8 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.9 | |||||
● | FSUN-C-1 | 1.0 | 0.3 | 0.5 | 0.6 | 0.8 | 1.0 | 1.4 | |||||
● | FSUN-C-1.5 | 1.2 | 0.5 | 0.7 | 1 | 1.2 | 1.5 | 2.1 | 20° | ||||
● | FSUN-C-2 | 1.4 | 0.6 | 0.9 | 1.3 | 1.6 | 2.0 | 2.8 | |||||
● | FSUN-C-2.5 | 1.5 | 0.8 | 1.1 | 1.6 | 1.9 | 2.5 | 3.5 | |||||
● | FSUN-C-3 | 1.7 | 1.0 | 1.3 | 1.9 | 2.3 | 3.0 | 4.2 | 30° | ||||
● | FSUN-C-4 | 2.0 | 1.3 | 1.8 | 2.5 | 3.1 | 4.0 | 5.6 | |||||
● | FSUN-C-5 | 2.2 | 1.5 | 2.2 | 3.2 | 3.9 | 5.0 | 7.1 | |||||
● | FSUN-C-6 | 2.5 | 1.9 | 2.7 | 3.8 | 4.6 | 6.0 | 8.5 | 45° | ||||
● | FSUN-C-7.5 | 2.7 | 2.4 | 3.4 | 4.7 | 5.8 | 7.5 | 10.6 | |||||
● | ● | FSUN-C-10 | 3.0 | 3.2 | 4.5 | 6.3 | 7.8 | 10.0 | 14.1 | ||||
● | ● | FSUN-C-13 | 3.5 | 4.1 | 5.8 | 8.2 | 10.1 | 13.0 | 18.4 | 60° | |||
● | ● | FSUN-C-16 | 4.0 | 5.1 | 7.2 | 10.1 | 12.4 | 16.0 | 22.6 | ||||
● | ● | FSUN-C-20 | 4.5 | 6.3 | 8.9 | 12.7 | 15.5 | 20.0 | 28.3 | ||||
● | ● | FSUN-C-25 | 5.0 | 7.9 | 11.2 | 15.8 | 19.4 | 25.0 | 35.4 | 75° | |||
● | FSUN-C-32 | 5.5 | 10.1 | 14.3 | 20.2 | 24.8 | 32.0 | 45.3 | |||||
● | FSUN-C-40 | 6.0 | 12.7 | 17.9 | 25.3 | 31.0 | 40.0 | 56.6 | |||||
● | FSUN-C-50 | 7.0 | 15.8 | 22.4 | 31.6 | 38.7 | 50.0 | 70.7 | 90° | ||||
● | ● | FSUN-C-63 | 8.0 | 19.9 | 28.2 | 39.8 | 48.8 | 63.0 | 89.1 | ||||
● | ● | FSUN-C-80 | 9.0 | 25.3 | 35.8 | 50.6 | 62.0 | 80.0 | 113.1 | ||||
● | ● | FSUN-C-100 | 10.0 | 31.6 | 44.7 | 63.2 | 77.5 | 100.0 | 141.4 | 120° | |||
● | ● | FSUN-C-130 | 11.0 | 41.4 | 58.1 | 82.2 | 100.7 | 130.0 | 183.8 | ||||
● | ● | FSUN-C-160 | 12.0 | 50.0 | 71.6 | 101.2 | 123.9 | 160.0 | 226.3 | ||||
● | FSUN-C-200 | 13.0 | 63.2 | 89.4 | 126.5 | 154.9 | 200.0 | 282.8 | |||||
● | FSUN-C-250 | 15.0 | 79.1 | 111.8 | 158.1 | 193.7 | 250.0 | 353.6 | |||||
注文情報
FSUN-C | 1/4’’ | – | 316SS | 5010 |
↓ | ↓ | ↓ | ↓ | |
ノズルタイプ | connセクターサイズ | 材料 | フローコード |
高圧ダブテールファンノズルは、フラットファンスプレーノズルの中でもユニークなものであり、その形状もユニークであり、製造技術に対する高い要求があります。 ノズルの製造技術において、上海新宝スプレーノズル会社は、お客様に最高の製品をお届けするために、独自に厳しい要件の高い基準を持ち、常に卓越性を追求してきました。
この製品は非常に特殊であるため、高圧です。使用する環境や条件について不明な点や疑問がある場合は、お気軽にお問い合わせください。実際の状況に応じて、最適なフラットファンノズルを選択します。 。
