特徴
•圧力フィードを使用して、低圧下で丸い形のミストまたはフォグをスプレーします。
•空気圧と液圧は通常2〜3バールです。
•調整可能な流量により、さまざまな容量を選択できます。

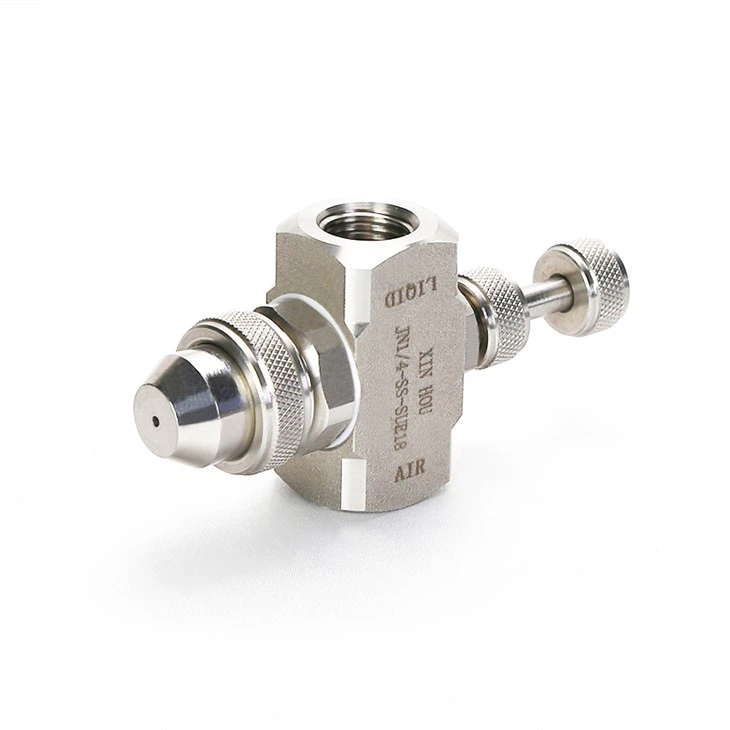

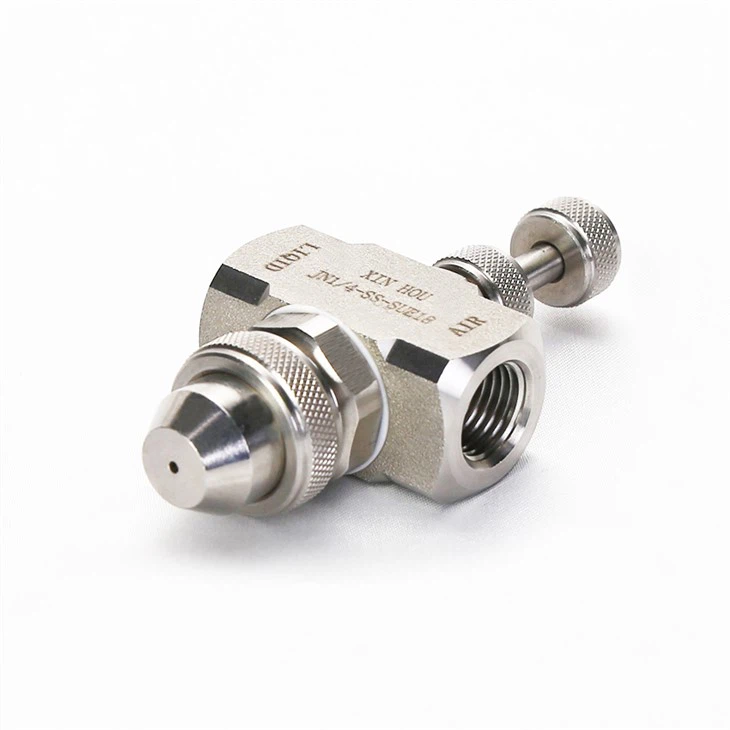

 内部混合フルコーンエアアトマイズノズル |  フルコーンエアアトマイズノズル |
一般的なアプリケーション
1）コーティング、冷却、加湿
2）ガス冷却
3）潤滑、保湿
4）ミスト、曇り
5）粉塵抑制
説明
モデル | JN |
タイプ | 調整可能 |
スプレーパターン | ラウンド |
作業方法 | プレッシャー |
ミックス | 内部 |
パラメータ
スプレー設定番号 | リキッドキャップ/エアキャップNo. | 液体容量（L / h）&アンプ; 空気容量（L / min） | スプレー距離 | ||||||||||
1.5bar（液体） | 2bar（液体） | 3bar（液体） | 空気圧（バール） | 液圧（bar） | D（m) | ||||||||
空気圧（bar） | 水容量 | 空気容量 | 空気圧（bar） | 水容量 | 空気容量 | 空気圧（bar） | 水容量 | 空気容量 | |||||
SU11 | リキッドキャップ2050 | 1.1 | 6.4 | 11.9 | 1.4 | 6.4 | 13.9 | 2.7 | 6.2 | 23 | - | - | - |
1.4 | 5.0 | 15 | 1.7 | 5.5 | 16.7 | 2.8 | 5.7 | 25 | 0.85 | 0.7 | 2.7 | ||
1.7 | 4.1 | 18.7 | 2.0 | 4.5 | 19.8 | 3.0 | 5.2 | 27 | 1.7 | 1.5 | 3.0 | ||
1.8 | 3.4 | 20 | 2.2 | 3.4 | 24 | 3.1 | 4.7 | 29 | 2.5 | 2.0 | 3.4 | ||
2.0 | 3.0 | 23 | 2.4 | 3.0 | 26 | 3.2 | 4.3 | 31 | 3.1 | 3.0 | 3.8 | ||
2.1 | 2.6 | 25 | 2.5 | 2.5 | 28 | 3.4 | 3.9 | 33 | 4.5 | 4.0 | 4.4 | ||
2.2 | 2.0 | 27 | 2.7 | 2.3 | 31 | 3.7 | 3.0 | 38 | - | - | - | ||
SU12A | リキッドキャップ2050 | 1.4 | 5.7 | 27 | 1.7 | 6.7 | 29 | 2.2 | 9.2 | 34 | - | - | - |
1.5 | 5.2 | 29 | 1.8 | 6.4 | 31 | 2.5 | 8.2 | 39 | 0.85 | 0.7 | 3.7 | ||
1.7 | 4.8 | 32 | 2.0 | 5.9 | 34 | 2.8 | 7.2 | 44 | 1.5 | 1.5 | 4.0 | ||
1.8 | 4.3 | 35 | 2.1 | 5.2 | 37 | 3.0 | 6.7 | 47 | 2.4 | 2.0 | 4.6 | ||
2.0 | 3.9 | 37 | 2.2 | 4.8 | 40 | 3.1 | 6.3 | 49 | 3.0 | 3.0 | 4.6 | ||
2.1 | 3.4 | 40 | 2.4 | 4.3 | 43 | 3.2 | 5.9 | 52 | 3.9 | 4.0 | 5.2 | ||
- | - | - | 2.7 | 3.6 | 48 | 3.4 | 5.5 | 55 | - | - | - | ||
SU12 | リキッドキャップ2850 | 1.7 | 8.4 | 31 | 2.0 | 10.7 | 33 | 2.7 | 16.5 | 37 | - | - | - |
1.80 | 7.5 | 35 | 2.1 | 9.8 | 37 | 2.8 | 15.4 | 38 | 1.5 | 0.7 | 4.0 | ||
2 | 7.0 | 37 | 2.4 | 8.2 | 42 | 3.1 | 13.6 | 43 | 2.5 | 1.5 | 4.3 | ||
2.2 | 5.7 | 44 | 2.7 | 6.8 | 48 | 3.4 | 11.8 | 49 | 3.0 | 2.0 | 4.6 | ||
2.5 | 4.8 | 49 | 3.0 | 5.9 | 55 | 3.7 | 10.4 | 55 | 3.4 | 3.0 | 4.9 | ||
2.8 | 4.1 | 54 | 3.2 | 5.0 | 59 | 3.9 | 9.1 | 61 | 4.2 | 4.0 | 5.3 | ||
3.1 | 3.6 | 59 | 3.5 | 4.1 | 65 | 4.2 | 7.9 | 65 | - | - | - | ||
SU22B | リキッドキャップ40100 | 2.2 | 17.8 | 116 | 2.8 | 20 | 136 | 3.4 | 32 | 149 | - | - | - |
2.5 | 13.1 | 130 | 3.1 | 16.3 | 149 | 3.9 | 25 | 170 | 1.7 | 0.7 | 4.9 | ||
2.8 | 9.5 | 143 | 3.4 | 11.9 | 163 | 4.6 | 15.9 | 205 | 2.8 | 1.5 | 6.1 | ||
3.1 | 7.0 | 157 | 3.9 | 7.0 | 187 | 5.3 | 9.1 | 240 | 3.9 | 2.0 | 6.7 | ||
3.4 | 4.9 | 171 | 4.2 | 4.7 | 205 | 5.6 | 6.8 | 255 | 5.3 | 3.0 | 7.9 | ||
3.5 | 4.2 | 178 | 4.6 | 3.0 | 220 | 6.0 | 5.0 | 275 | 6.0 | 4.0 | 9.1 | ||
- | - | - | - | - | - | 6.3 | 3.6 | 290 | - | - | - | ||
SU22 | リキッドキャップ60100 | 1.4 | 61 | 69 | 2.1 | 53 | 96 | 2.7 | 80 | 103 | - | - | - |
1.5 | 54 | 76 | 2.4 | 41 | 112 | 3.0 | 69 | 117 | 1.0 | 0.7 | 4.9 | ||
1.7 | 48 | 85 | 2.7 | 31 | 127 | 3.2 | 59 | 130 | 1.8 | 1.5 | 5.8 | ||
1.8 | 41 | 93 | 2.8 | 26 | 136 | 3.5 | 49 | 146 | 2.8 | 2.0 | 6.7 | ||
2.0 | 35 | 102 | 3.0 | 22 | 144 | 3.7 | 44 | 154 | 3.5 | 3.0 | 7.0 | ||
2.1 | 30 | 110 | - | - | - | 3.8 | 37 | 161 | 4.9 | 4.0 | 8.5 | ||
2.2 | 25 | 119 | - | - | - | 3.9 | 35 | 170 | - | - | - | ||
SU42 | リキッドキャップ100150 | 1.4 | 125 | 79 | 2.0 | 123 | 108 | 2.2 | 199 | 88 | - | - | |
1.5 | 106 | 91 | 2.1 | 108 | 119 | 2.5 | 174 | 110 | 1.0 | 0.7 | 6.1 | ||
1.7 | 87 | 105 | 2.2 | 96 | 130 | 2.8 | 146 | 133 | 1.7 | 1.5 | 7.0 | ||
1.8 | 70 | 118 | 2.4 | 79 | 143 | 3.1 | 121 | 154 | 2.4 | 2.0 | 7.6 | ||
2.0 | 55 | 130 | 2.5 | 64 | 155 | 3.2 | 108 | 166 | 3.1 | 3.0 | 7.9 | ||
- | - | - | 2.7 | 52 | 166 | 3.4 | 95 | 176 | 3.8 | 4.0 | 9.1 | ||
- | - | - | 2.8 | 42 | 178 | 3.5 | 84 | 187 | - | - | - | ||
注文情報
JN | 1/4’’ | NS | SU11 | NS |
↓ | ↓ | ↓ | ↓ | ↓ |
ノズルタイプ | 番手 | エアキャップ材質コード | スプレーデボイスNo. | 液体キャップの材料コード |
アプリケーションの写真
防塵
